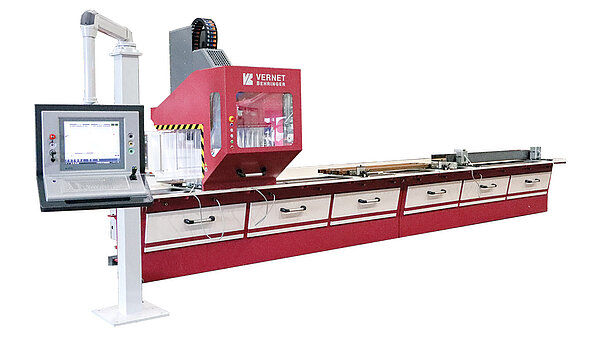

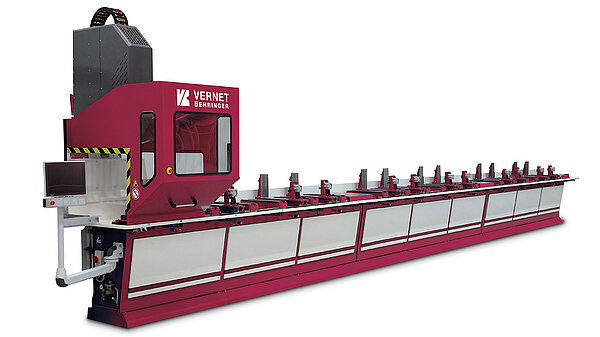

HDL - Perceuse mono-broche pour profilés et goussets

La machine idéale pour les ateliers de métallerie

La  HDL Vernet Behringer permet de percer, tarauder, fraiser et marquer vos profilés, tubes et goussets avec des performances optimales grâce à sa broche verticale et ses étaux pneumatiques modulaires. Dorénavant, la mesure manuelle, le traçage et le pointage préalable des trous ne sont plus nécessaires, avec à la clé des gains de productivité très importants et une qualité de réalisation accrue. Pendant que la machine est en action, il est possible d’enregistrer le programme suivant. De plus, un usinage en mode multi-pièces est possible.

La HDL permet aussi le marquage (identification des pièces et repérages des positions de soudure) grâce au système exclusif de rayage V-scoring. Par rapport aux systèmes de marquage conventionnels, nous doublons la vitesse de rayage sans nuisance sonore. Et à moindre coût, puisque nous n'avons pas besoin d'air comprimé.

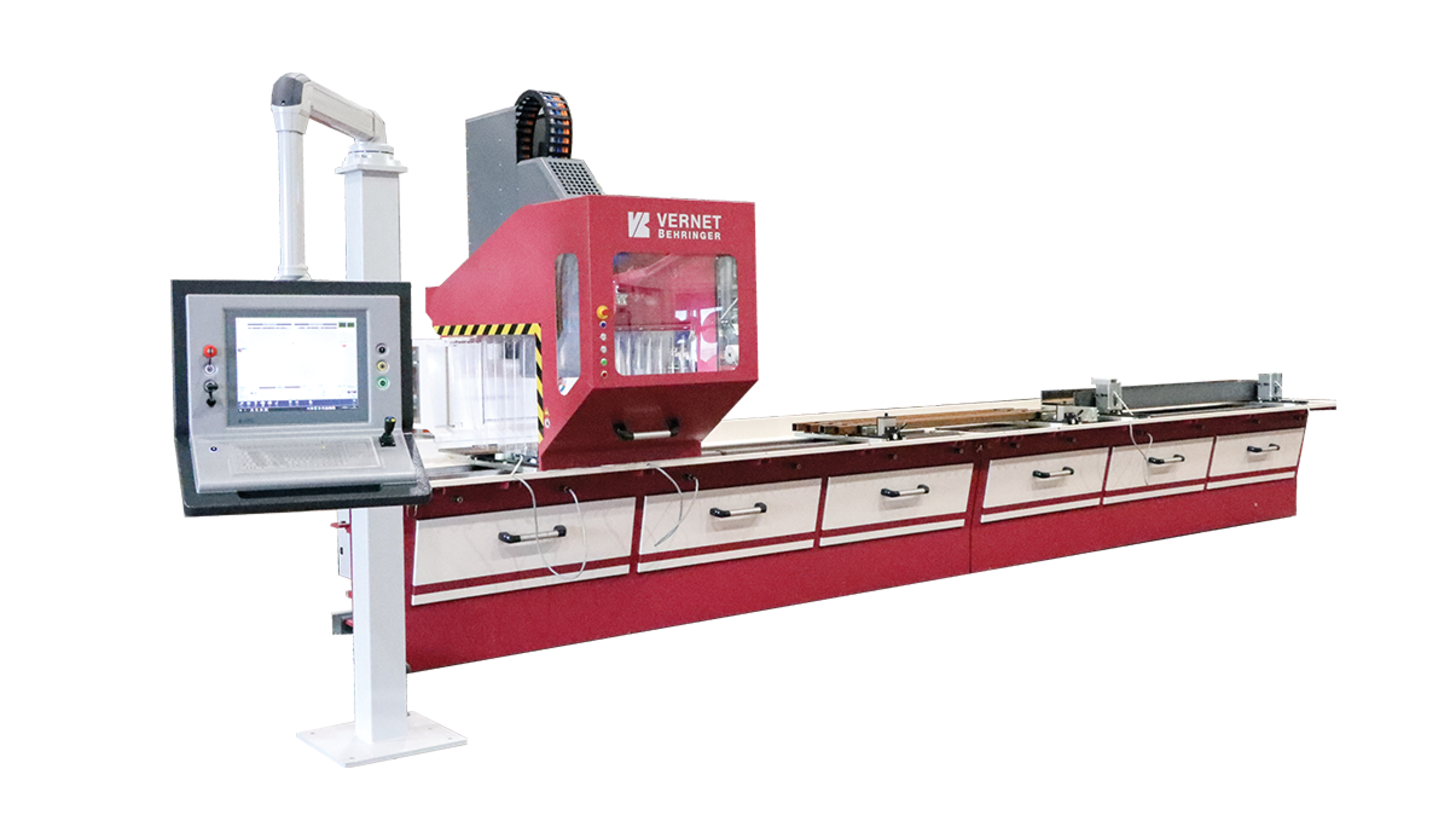

  • Perçeuse mono-broche pour profilés HDL

  • Etau avec mors interchangeables

  • Changeur d'outils 10 diamètres

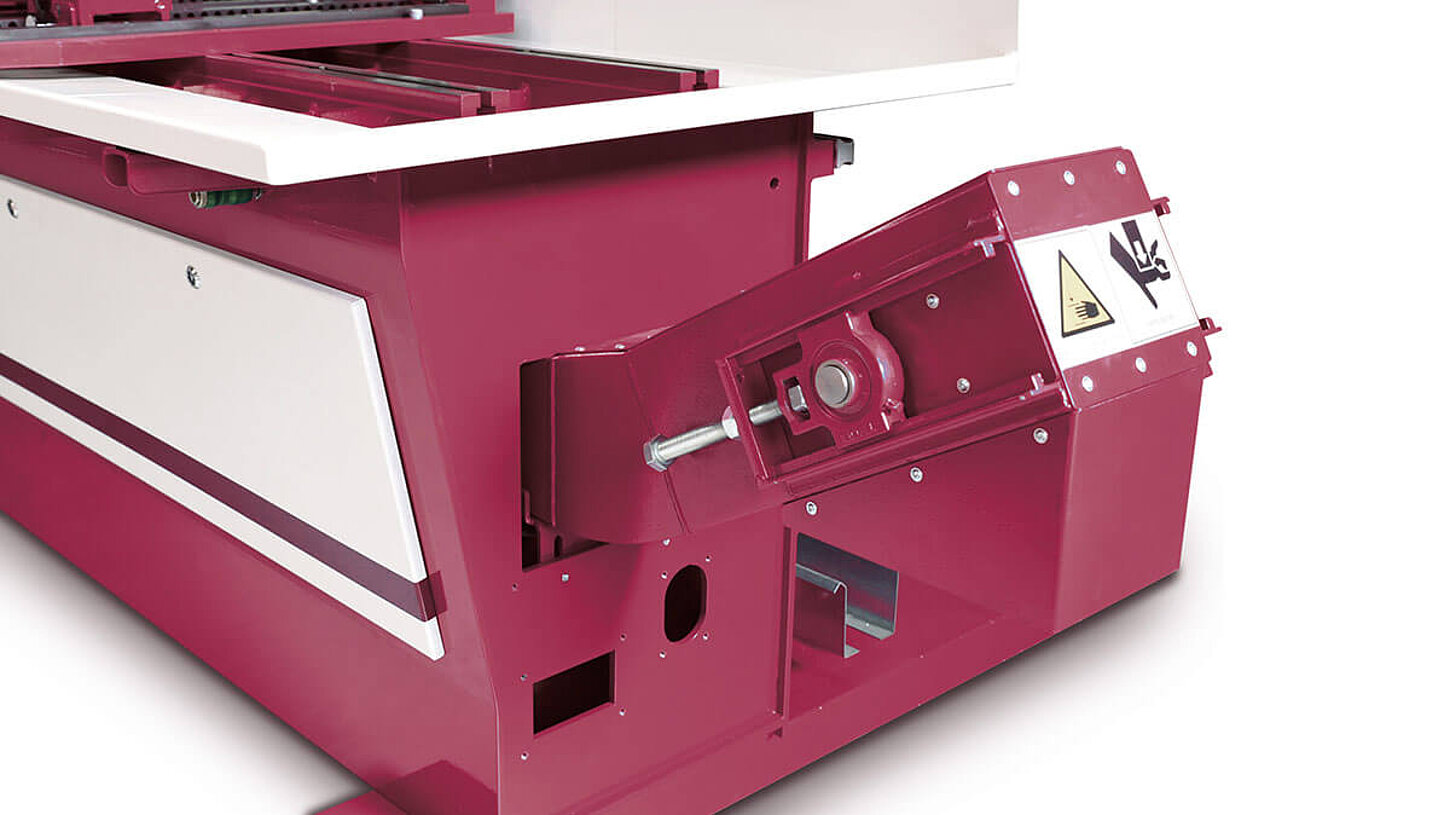

  • Convoyeur à copeaux

  • Youtube Logo

    HDL Vidéo

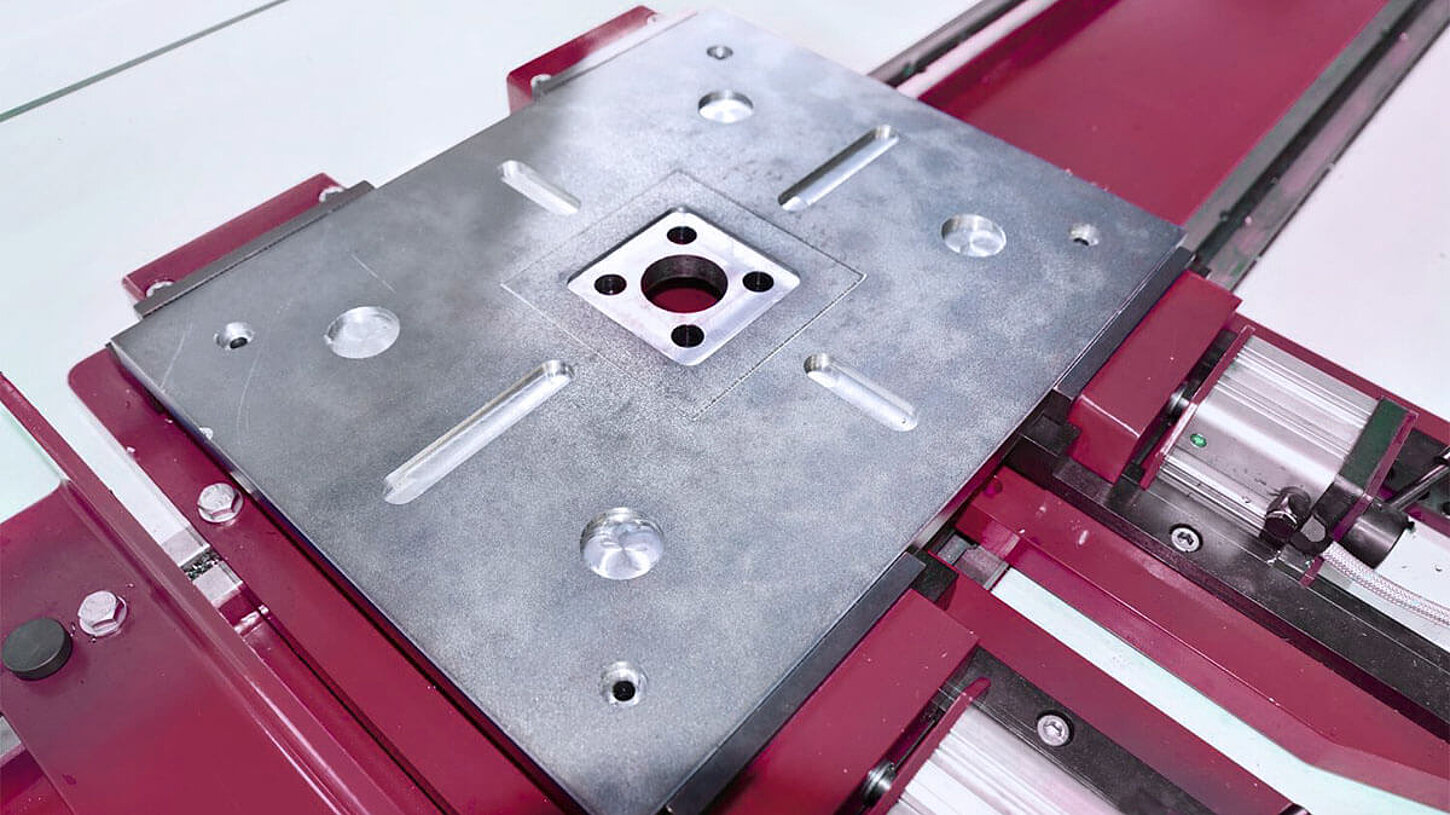

  • Usinage de plats

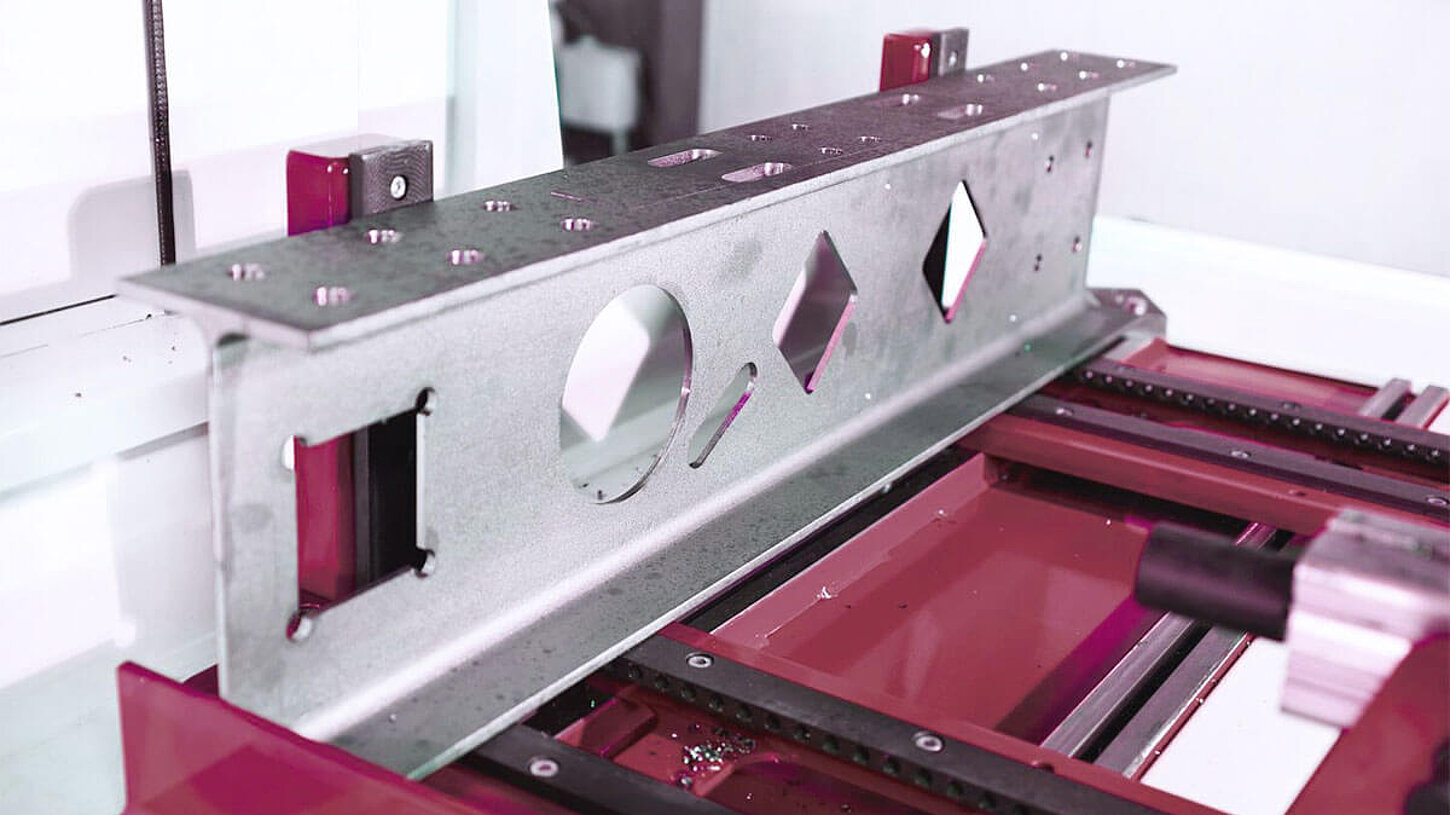

  • Usinage de profilés

Avantages des HDL

Perçage

Rayage

Fraisage

  • Diminuez vos temps de production
    Grâce à la réduction drastique des tâches manuelles : importez vos pièces au format DSTV directement depuis votre station CAO, positionnez les étaux modulaires et chargez vos pièces (profilés H, U, cornières, tubes, platines…) sur la face à usiner et la machine fait le reste !

  • Optimisez l’usage de la machine
    Le mode multi-pièces permet à l’opérateur de décharger une pièce usinée et préparer les pièces suivantes alors que la machine est en production Ainsi, les temps improductifs sont réduits au minimum.

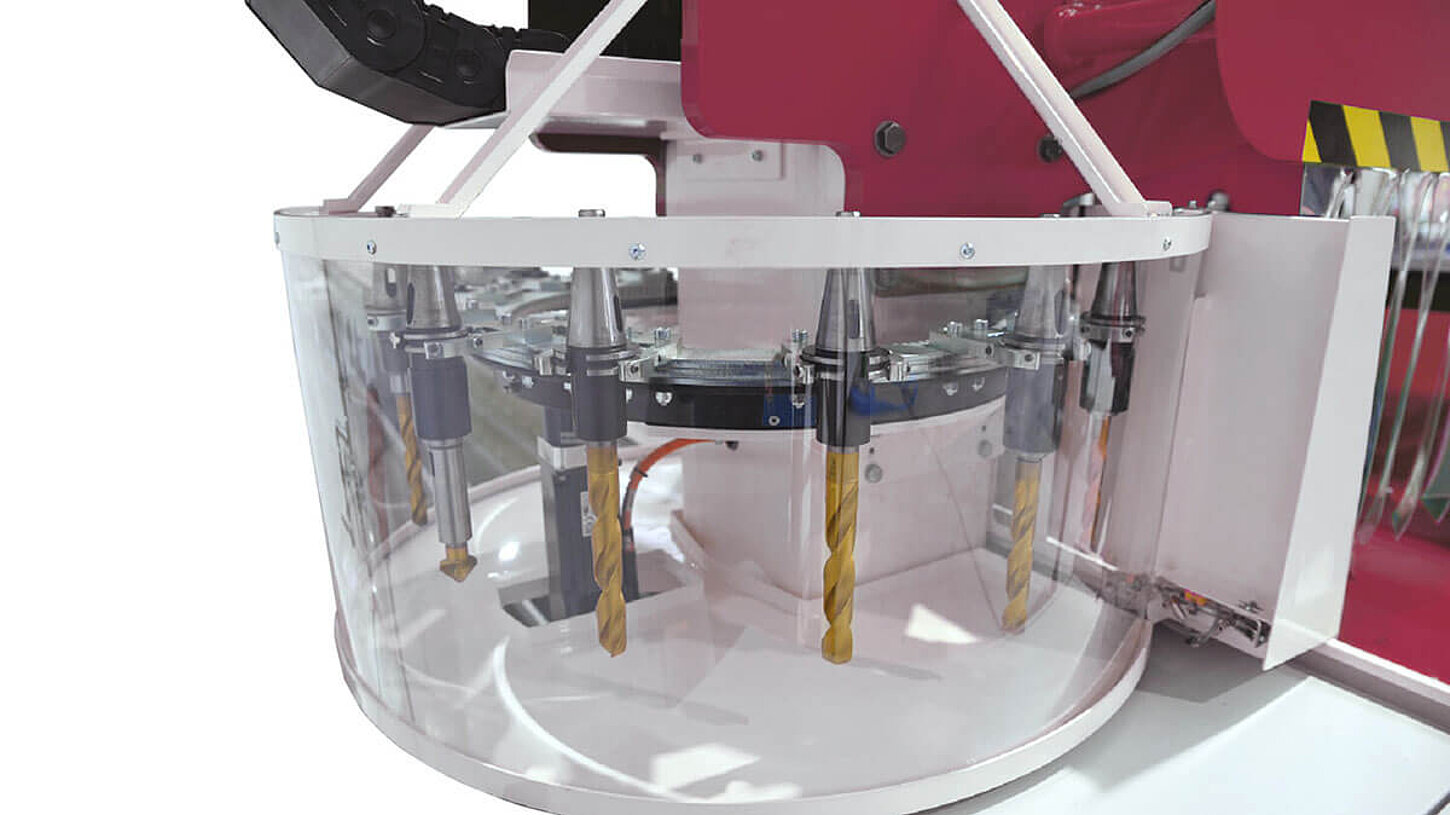

  • Changeur d'outil embarqué
    Le changeur d'outils 10 diamètres disponible en option permet un usinage rapide et pratique en une seule opération. Votre avantage : des temps d'usinage et de changement d'outil plus courts.

  • Identifiez les pièces et marquez les positions de montage
    avec notre système de marquage par rayage V-scoring unique en son genre. Par rapport aux systèmes de marquage traditionnels, il est plus rapide, plus silencieux et moins cher à utiliser. Les marquages sont encore bien visibles après la peinture ou la galvanisation.

  • Monitorez votre production
    Suite logicielle conviviale et performante permettant l’import et la programmation simple de vos pièces, vue en 3D des pièces.

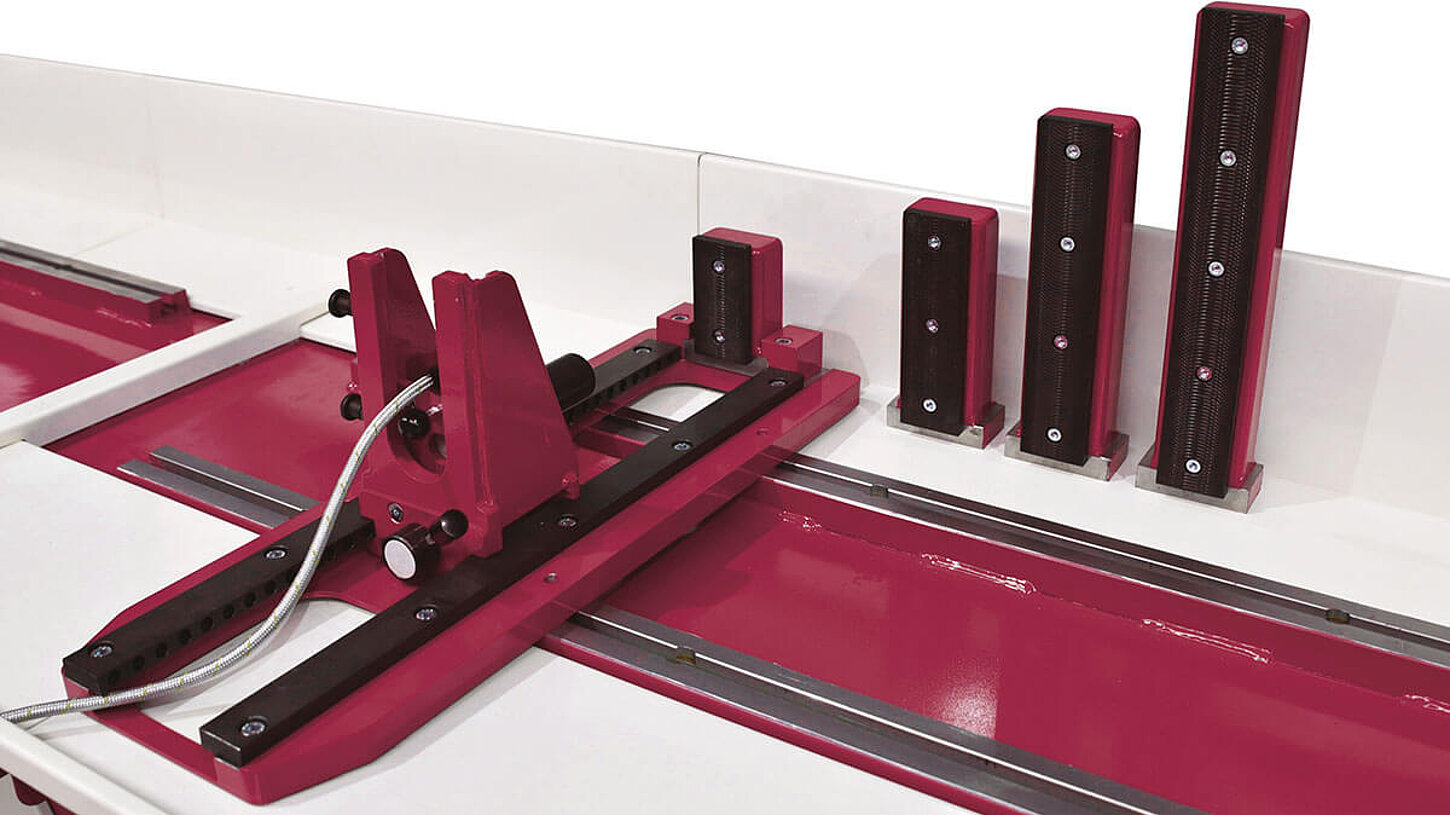

  • Système de bridage performant

Différents type d’étaux mobile à montage rapide sont disponibles selon les hauteurs de profilés. Plusieurs étaux peuvent être reliés ensemble pneumatiquement. Réglage en largeur par glissière verrouillable

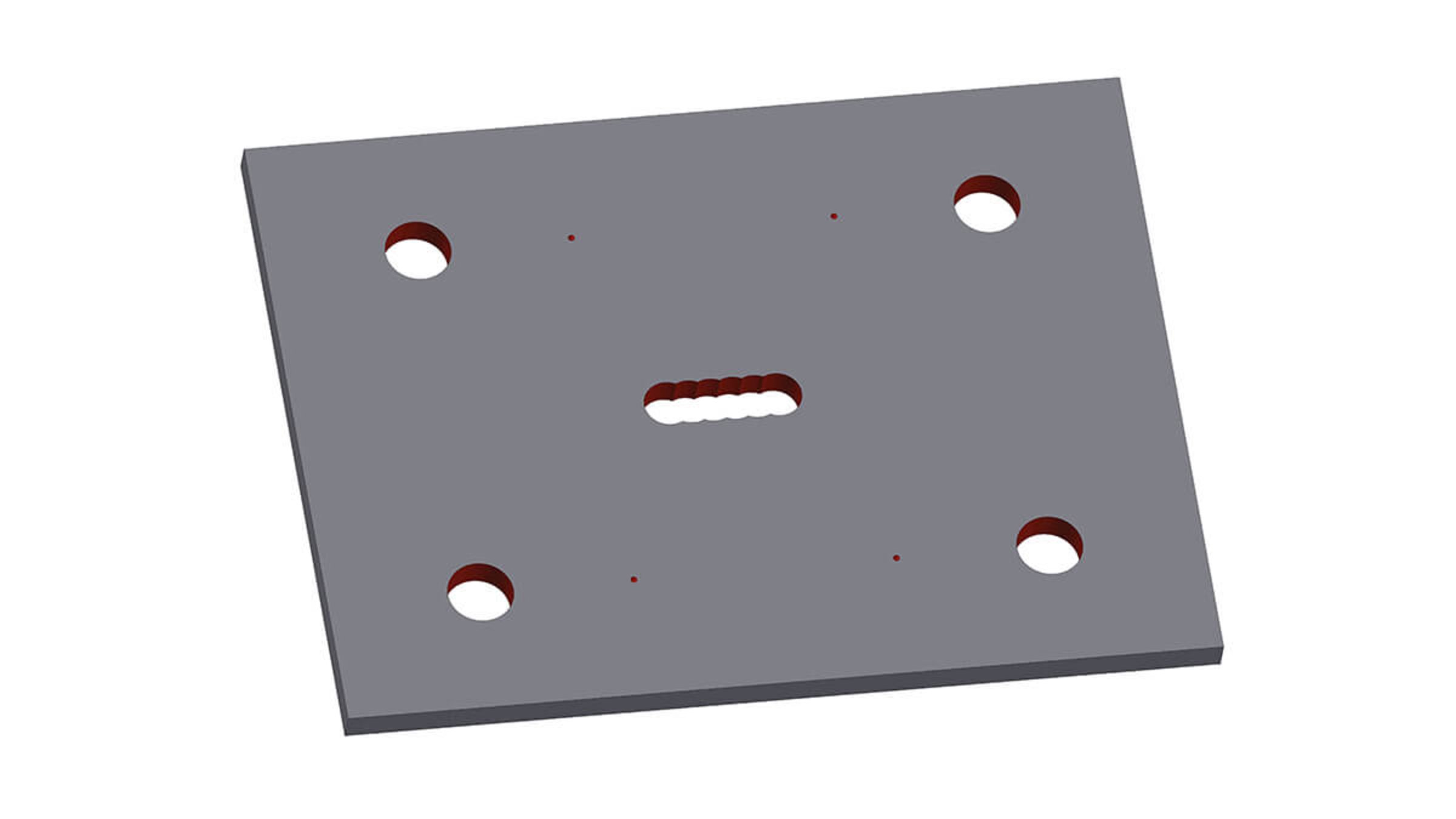

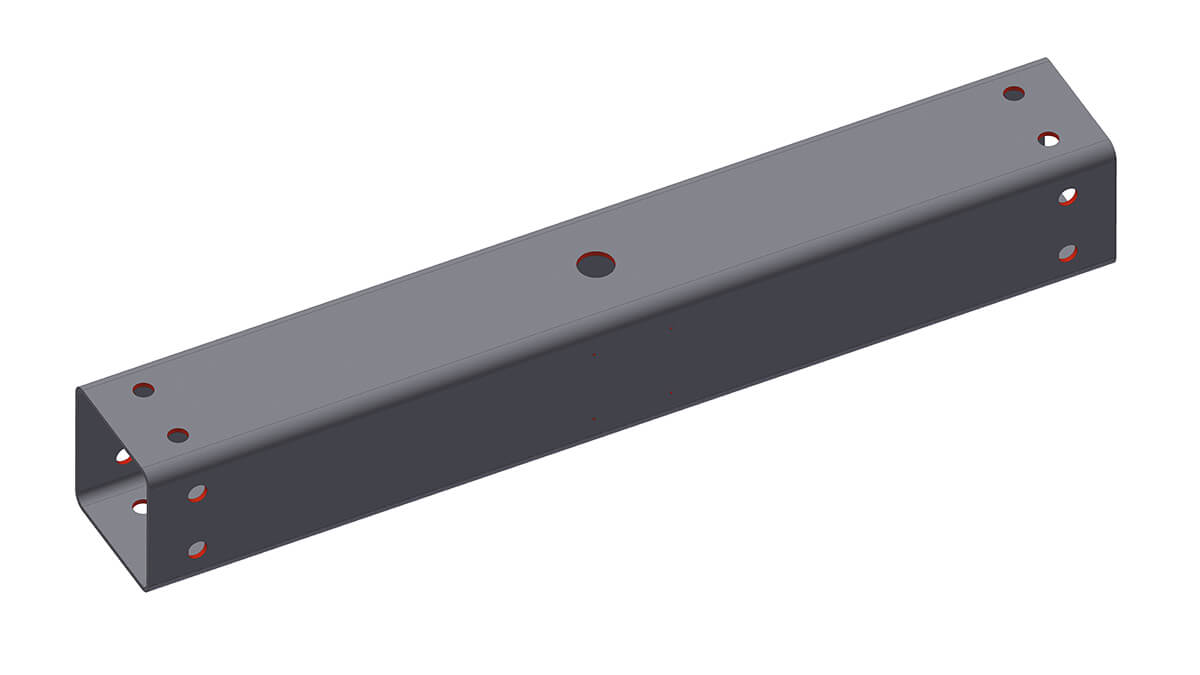

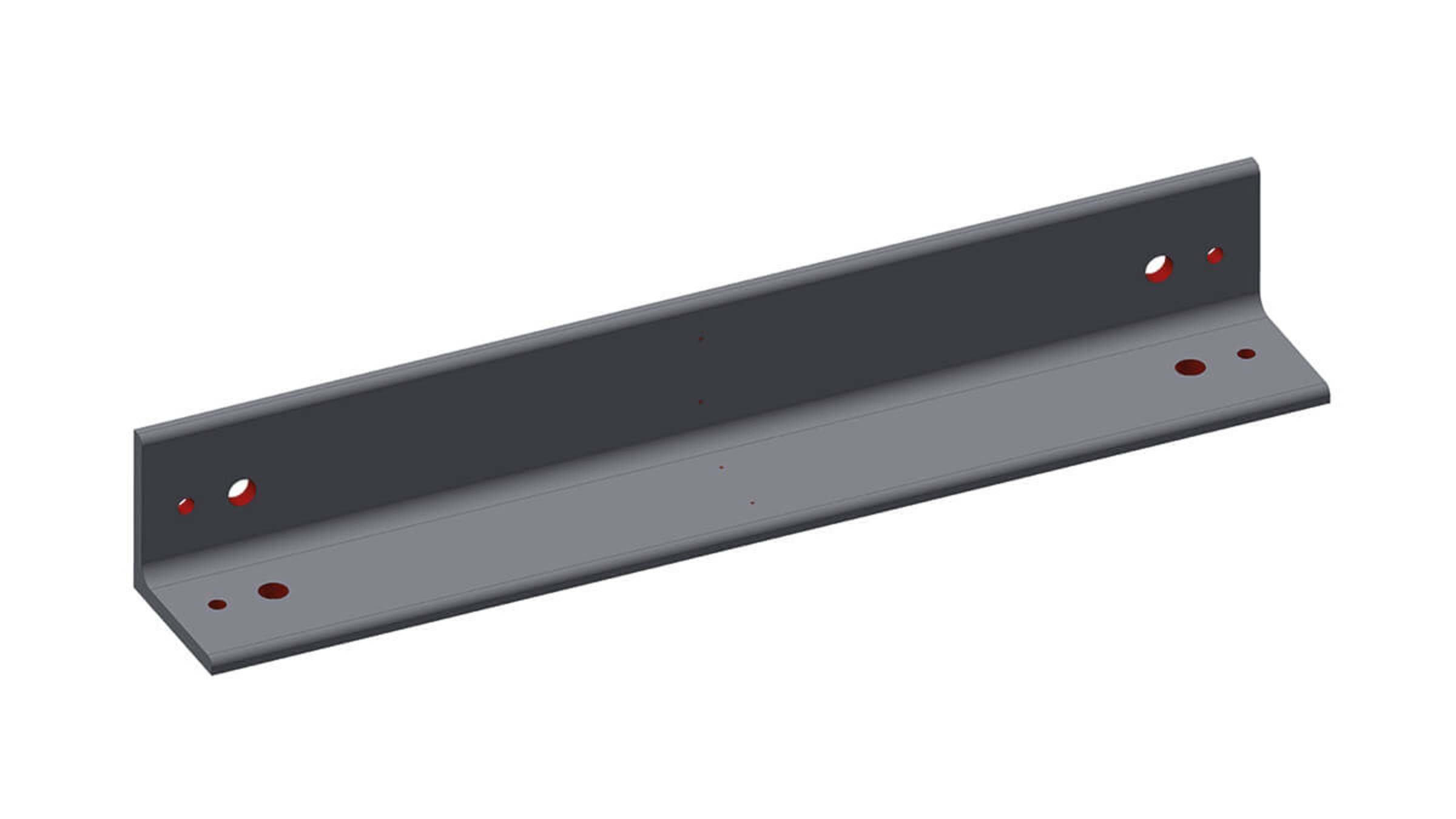

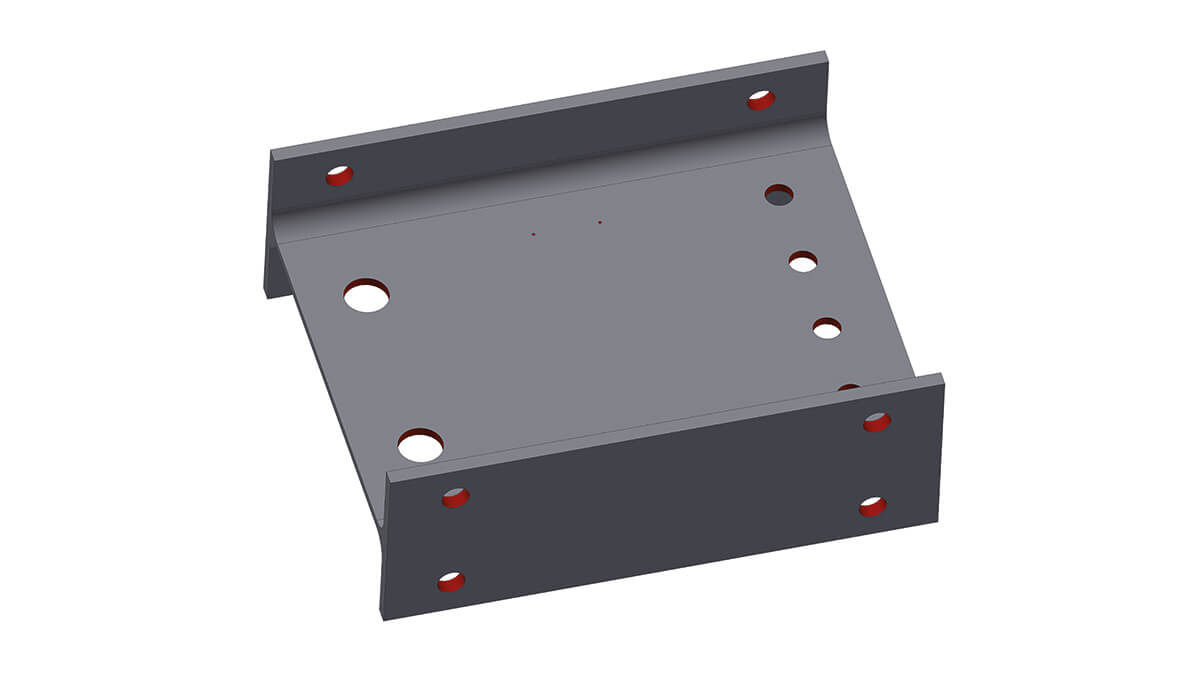

Exemples d'usinage

Configuration personnalisée

La HDL peut être parfaitement configurée selon vos besoins grâce à de nombreuses options. Ainsi, vous tirez le maximum de votre production. N'hésitez pas à nous contacter, nos experts se feront un plaisir de vous conseiller.

CONTACTER

Caractéristiques techniques HDL

Capacité recommandée 400 x 400 mm
Course en Y 500 mm
Course en Z 500 mm
Course en X 3,300 > 18,900 mm
Diamètre de perçage maxi (S355) 40 mm Ø
Taraudage maxi M30
Puissance de broche 7.5 kW
Vitesse de rotation de la broche 0 - 3,000 (Tr/min)
Type de broche SK40
Bridage des pièces à usiner Pneumatique
Changeur d'outils option - 10 outils
Logiciel PRONC23D avec affichage 3D des pièces
